Descripción:

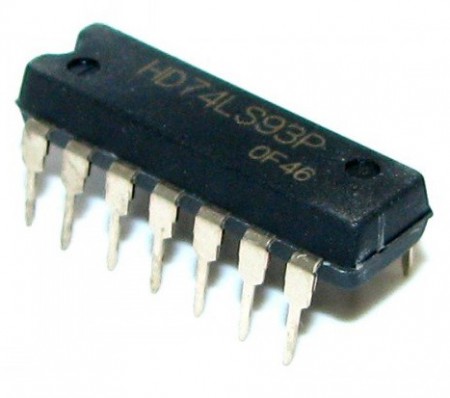

Cada uno de estos contadores monolíticos contiene cuatro flip-flops maestro-esclavo y compuertas adicionales para proporcionar un contador de divisor por dos y un contador binario de tres estados, el cual tiene una duración del ciclo es el recuento de división por cinco para el 'LS90 y de ocho para el 'LS93. Todos estos contadores tienen un reset a cero por compuerta para el LS90 y también una entrada seteada a nueve por compuerta para su uso en complemento BCD. Para utilizar su longitud de recuento máxima (década o binario de cuatro bits). La entrada B está conectado a la salida Qa. La entrada. Los impulsos de contaje de entrada se aplican a la entrada A y las salidas son descritas en la tabla de verdad correspondiente. Un conteo dividido por diez simétrico se puede obtener a partir de los contadores 'LS90 conectando la salida Qd a la entrada A y la aplicando la cuenta de entrada a la entrada B, que da una división por diez con una onda cuadrada a la salida de Qa.
Para más detalles ver hoja de datos: 74LS93 Datasheet.pdf (95144)
| No. de artículos en existencia: | 35 |
| Producto nº: | AD11290 |
