PN532 NFC RFID Reader Module 13.56MHz For Arduino
| Producto nº: | AD90610 |
| Tu precio: | US$14,95 |
| No. de artículos en existencia: | 1 |
| Disponibilidad: | En existencia |
Descripción:

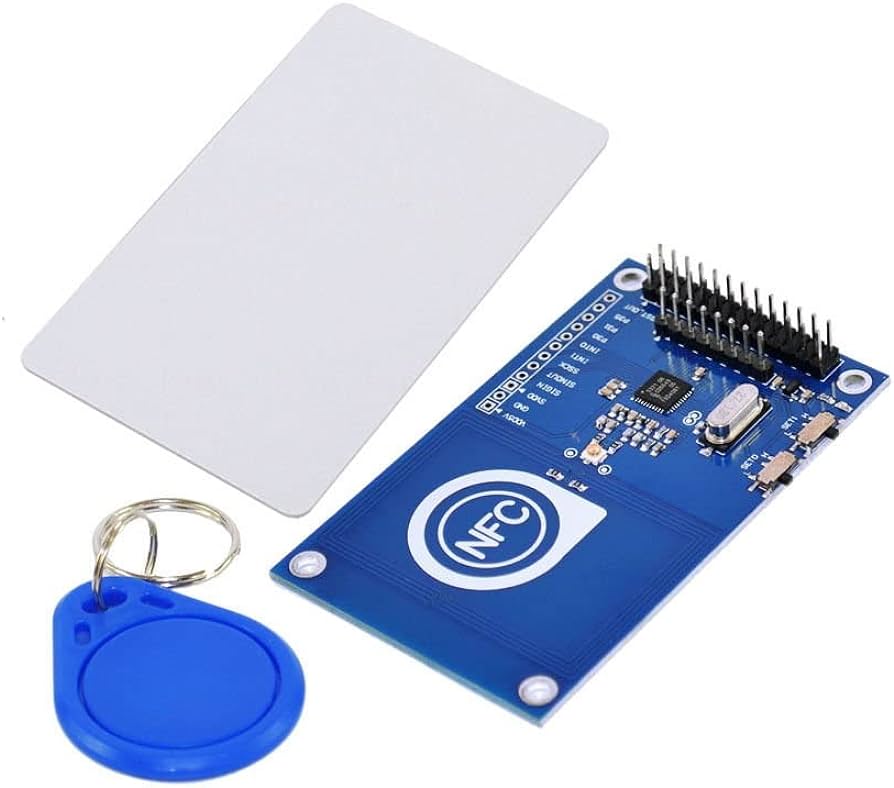

Este módulo NFC RFID, con chip PN532 de NXP, permite establecer una conexión inalámbrica entre Arduino y smartphones Android mediante tecnología inalámbrica bidireccional NFC (Near Field Communication).
Características:
- Chip NFC: NXP PN532
- Interfaz compatible: I2C, SPI, HSU
- Compatibilidad con RFID: lectura, escritura, P2P, NFC con Android
- Distancia de lectura: 5 ~ 7 cm
- Voltaje de funcionamiento I2C y UART: 5 VCC
- Voltaje de funcionamiento interfaz TTL SPI: 3.3 VCC
- Corriente de funcionamiento (en espera): 100 mA
- Corriente de funcionamiento (lectura y escritura): 120 mA
Modo De Conexion:
- 1. VCC 5 V
- 2. GND
- 3. SVDD
- 4. SIGIN
- 5. SINOUT
- 6. SSCK
- 7. INT1
- 8. INT0
- 9. P30
- 10. P31
- 11. P35
- 12. RST_OUT
--
- 1. SCK
- 2. M1
- 3. M0/SDA/TX
- 4. NSS/SCL/RX
- 5. IRQ
- 6. RST
- 7. GND
- 8. 5V
Enlace de referencia: learn.adafruit.com/adafruit-pn532-rfid-nfc/downloads
